在最新发展中,三星电子宣布了其针对高性能应用的下一代2.5D封装技术Interposer-Cube4(I-Cube4)。
什么是I-Cube?
三星的I-Cube是一种异构集成技术,可水平放置一个或多个逻辑管芯(CPU,GPU等),并且多个高带宽内存(HBM)管芯位于硅中介层之上,从而使多个管芯作为单个芯片工作。一包。

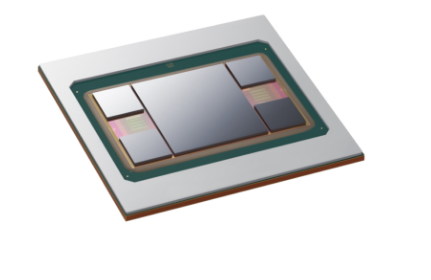

智能立方体4
I-Cube2的后继产品包含四个HBM和一个逻辑芯片。通过这些安排,I-Cube4有望在逻辑和存储器之间带来快速的通信和电源效率,并提供更好的电源效率。
I-Cube4将是高性能计算(HPC)应用程序的理想选择,例如AI,5G,云和大型数据中心。
通常,为了容纳更多的逻辑管芯和HBM,应该增加硅中介层的面积。但是,根据该公司的说法,I-Cube中的硅中介层比纸更薄(约100㎛厚)。
该公司表示:“凭借在半导体领域的专业知识和丰富的知识,三星研究了如何通过改变材料和厚度来控制中介层的翘曲和热膨胀,从而成功实现了I-Cube4解决方案的商业化。”
结果,三星开发了一种用于I-Cube4的无模具结构,以通过进行预筛选测试来有效去除热量并提高产量,该预筛选测试可以在制造过程中过滤掉有缺陷的产品。
这种方法提供了其他好处,例如减少了处理步骤,从而节省了成本并缩短了周转时间。
三星目前正在通过结合使用先进的工艺节点,高速接口IP和先进的2.5 / 3D封装技术,为I-Cube6和更高级别开发更先进的封装技术。
